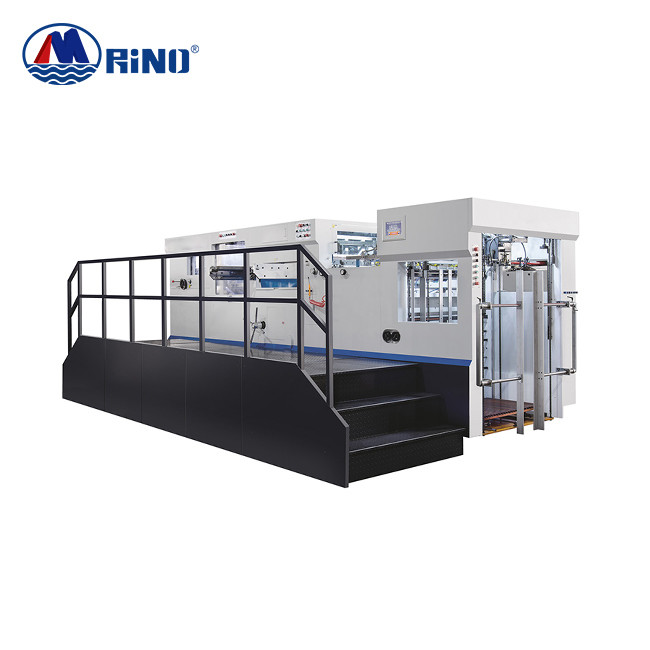

Conducteur de découpage de machine de boîte de carton de 18KW 1060×760mm alimentant avec le dépouillement

Détails sur le produit:
Lieu d'origine: LA CHINE
Nom de marque: RINO
Certification: CE
Numéro de modèle: HD-F1060
Conditions de paiement et expédition:
Quantité de commande min: 1 ensemble
Prix: Negotiation
Détails d'emballage: Enveloppé avec le film ou dans le cas en bois
Délai de livraison: 40-60 jours ouvrables après dépôt
Conditions de paiement: L/C, T/T
Capacité d'approvisionnement: 10 ensembles/mois
  • Détail Infomation
  • Description de produit

Détail Infomation

Nom: Le carton de alimentation de découpage automatique de conducteur de machine de boîte de 1060 cartons Taille maximum de carton: 1060×760mm
Taille minimum de carton: 400×370mm vitesse maximale: 7000 feuilles/h
Poids: 14500kg Puissance totale: 18KW
Vlotage: 220V/380V Taille de découpage maximum: 1060×760mm
Surligner:

machine de découpage de boîte de carton de 1060×760mm

,

Machine de découpage de boîte du carton 18KW

Description de produit

Conducteur de découpage automatique de machine de boîte de carton alimentant avec le dépouillement

Introduction de découpage de machine de boîte de carton

Cette machine réalise l'automation de l'alimentation-papier, du découpage, et des processus de papier de la livraison. Employez « l'interface homme-machine » pour montrer la vitesse fonctionnante de la machine, le nombre de feuilles traitées, le temps de fonctionnement de total et le statut fonctionnant de la machine ; réalisez la surveillance dynamique des points d'entrée, les points de sortie et les divers défauts du contrôleur programmable, afin de dépanner et actionner plus commode. La fonction technique préréglée de dispositif peut arrêter le compresseur selon le nombre préréglé, et incite à faire une marque ; la came électronique composée d'encodeur et de contrôleur programmable est précise et fiable, et l'ajustement est commode. Le convertisseur de fréquence est utilisé pour commander le moteur principal, règlement stepless de vitesse, opération, à faible bruit stables, et économie d'énergie. La machine a également la détection de défaut automatique (détection y compris de doubles feuilles, feuilles vides, papier d'accumulation de papier, de chute, etc.), les fonctions d'échantillonnage directes, et la pression de découpage élevée, l'exactitude élevée d'enregistrement, et les capteurs et les dispositifs de protection multiples de sécurité. Assurez le fonctionnement normal de la machine et la sécurité du personnel.

Paramètre de machine de découpage

Modèle HD-F1060
Taille de alimentation maximum de carton 1060×760mm
Taille de alimentation minimum de carton 400×370mm
Taille de découpage maximum 1060×760mm
Pression de découpage maximum 300T
Épaisseur de carton Papier ondulé plat de découpage et gravant en refief, approprié au découpage, à graver et à graver en refief à froid des cartons en refief, marques déposées de papier, films de PVC, carton 0.1-2.5mm, ≤ 4mm de papier ondulé
Vitesse de découpage maximum 7000 sheets/h
Poids 14.5Ton
Puissance totale 18KW
Dimension 6800×3990×2300mm

Unités principales

Conducteur de découpage de machine de boîte de carton de 18KW 1060×760mm alimentant avec le dépouillement 0

Unité de alimentation de conducteur

Le dispositif de papier amélioré de taqueur facilite l'ajustement du déplacement de papier de poussée et plus rapidement.

La tête de départ de papier avec quatre aspirations et quatre alimentations avec 8 becs d'aspiration a la force forte d'aspiration et l'alimentation-papier stable. Le bec d'aspiration peut ajuster le volume de l'air d'angle et d'aspiration selon la déformation du papier pour réaliser la conversion douce entre le papier mince et le papier épais.

Conducteur de découpage de machine de boîte de carton de 18KW 1060×760mm alimentant avec le dépouillement 1

Unité de découpage

La manivelle de turbine conduit l'établi supérieur de découpage à haute précision de type coude ;

Établi inférieur de découpage à haute précision fixe ;

Les parties principales de l'unité de noyau (vilebrequin, ver, engrenage à vis sans fin, axe à bascule) sont acier allié à haute teneur importé ;

Conducteur de découpage de machine de boîte de carton de 18KW 1060×760mm alimentant avec le dépouillement 2

Unité receving de papier

Dispositif de aplatissement et de soufflement réglable sectionnel de brosse et de papier pour stabiliser le produit fini dans la section de la livraison. La livraison de papier et le dispositif de soufflement d'air, la livraison du papier est lisse et rangé.

Le mécanisme de papier-réception et de papier-réception peut être changé rapidement, effectivement sauvant la main d'oeuvre.

Dispositif électrique principal

Nom Modèle Marque
Briseur 3P040 Atterrisseur
Briseur 3PD16 Atterrisseur
Briseur 2PD16 Atterrisseur
Briseur 1PD6 Atterrisseur
Commutateur d'air NSC60E3060N Schneider
Contrôleur programmable de PLC CP1W-M60DT-D Omron
Augmentez CP1W-40EDT Omron
Augmentez CP1W- 20H EDT Omron
Carte de communication CP1W-CIF11 Omron
Contacteur à C.A. LC1D32 Schneider
Contacteur à C.A. LC1D12 Schneider
Contacteur à C.A. LC1D09 Schneider
Contacteur à C.A. LC1D50 Schneider
Alimentation d'énergie de changement DR-120-24 MIWE
Transformateur 380V-220V 670V TENGEN
Dispositif antiparasite de bain LAD4RCU Schneider
Connecteur de couplage LAD9R1V Schneider
Produits finis
Conducteur de découpage de machine de boîte de carton de 18KW 1060×760mm alimentant avec le dépouillement 3

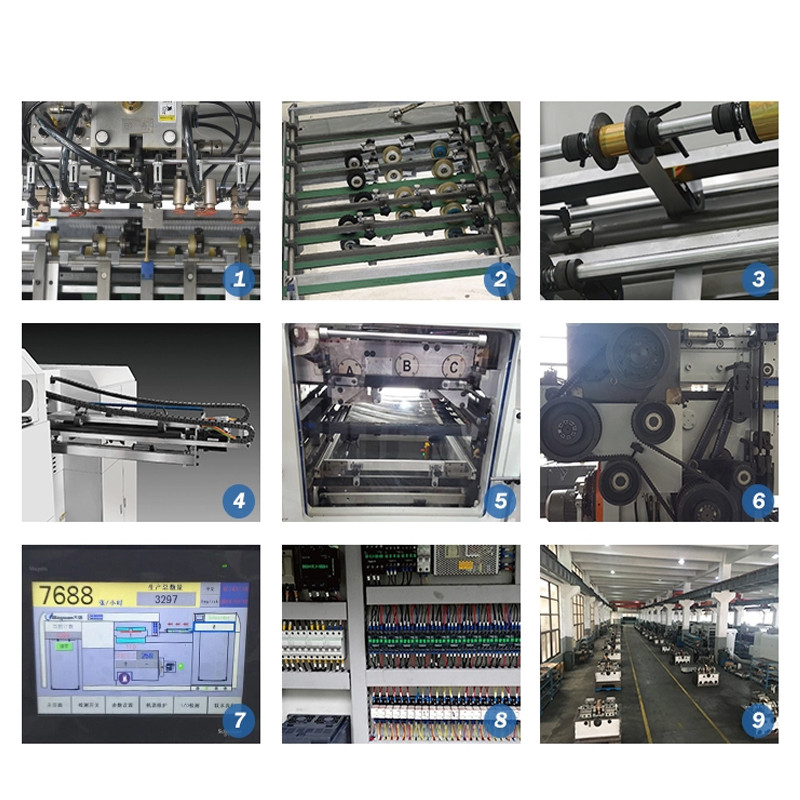

Détails de machine

Conducteur de découpage de machine de boîte de carton de 18KW 1060×760mm alimentant avec le dépouillement 4
