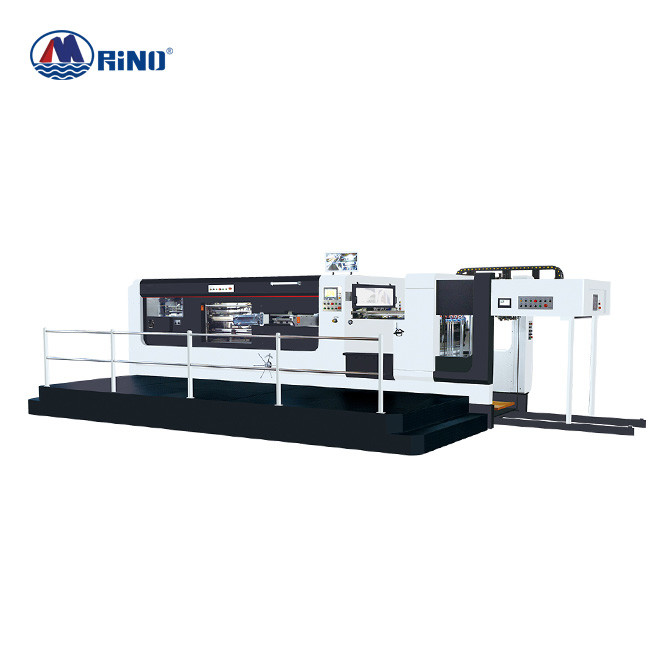

machine de découpage de alimentation de boîte de carton de 1300mm avec l'unité de dépouillement

Description de produit

machine de découpage de alimentation de boîte de carton de conducteur de 1300mm avec l'unité de dépouillement

Introduction de découpage de machine de boîte de carton

La machine entière est conduite par la transmission sans chaînes, abandonnant la chaîne traditionnelle, et la ceinture synchrone, axe de transmission, tige d'éjecteur, vitesse et d'autres composants utilisés en grande quantité avec le coût élevé. Le mécanisme réglant avec précision est un produit breveté, ajustement illimité de l'heure d'arrivée de papier. Le mécanisme gauche et droit de mouvement de la table d'alimentation-papier est électriquement commandé, avec une grande distance d'ajustement. Il a une fonction de centrage automatique quand le papier est changé. La position de commutateur manuel est commutée par une clé. Quand le papier est automatiquement pressé, le rouleau supérieur presse le papier, et le rouleau inférieur ne se déplace pas. La machine court une alimentation-papier plus stable et plus sans heurt, découpant rapidement la vitesse avec des matrices ; le mouvement de échange manuel pour le rouleau inférieur de point, la grands course, plus appropriés au papier incurvé, et avec des mesures, alimentation-papier manuelle est plus simple que la commodité semi-automatique ordinaire d'alimentation-papier. Commutez le contrôle électrique, le cylindre commutera automatiquement après que le commutateur soit tourné, sans ajustement manuel.

Le conducteur est actionné par un moteur servo indépendant pour dépister la période d'alimentation de papier du centre serveur, et installe deux moteurs pour commander le mouvement en avant et arrière, qui peut être manuellement ajusté. Il est automatiquement ajusté quand la main et automatiquement commuté, et quand il est placée à automatique, le conducteur s'ajuste automatiquement sur la position et les baisses de papier maximum sur la taille préréglée. Le client règle avec précision la position de conducteur selon la taille du papier. En commutant au manuel, le conducteur se déplace au dos, se lève à la position la plus élevée, et arrête l'action d'alimentation-papier, libérant vers le haut de beaucoup d'espace pour le personnel. Le processus de conversion entier doit seulement enlever manuellement le papier renversant le conseil, et tout le repos sont automatiquement commandés, économisant beaucoup de temps, coût de la main-d'oeuvre, rendement élevé et niveau élevé d'automation.

La machine est équipée des capteurs et des dispositifs de sécurité dans beaucoup d'endroits pour assurer le fonctionnement normal de la machine et de la sécurité personnelle.

Paramètre de machine de découpage

Unités principales

Unité de alimentation de conducteur Le conducteur est une grande tête de conducteur avec quatre aspirations et cinq alimentations, qui peuvent sans à-coup transporter le papier épais. La transmission de la tête de conducteur adopte le servo à haute précision japonais de Fuji et le contrôleur servo de mouvement, et le temps de cheminement d'encodeur japonais d'Omron est plus précis. Le conducteur peut arrêter l'action pendant l'opération manuelle, réduisant l'usage du conducteur. La taille de la tête de conducteur et l'ajustement de la taille du papier peuvent être ajustés avec un bouton, qui sauve le travail et l'effort, et sont commodes et qui économise.

Unité de découpage Le plat de découpage adopte le type de attachement d'écrou de quatre-griffe et la méthode d'installation de mandrin de carte de conseil pour s'assurer que le plat de découpage de grand-format est toujours plat, le mandrin est flexible et commode, et est équipé d'un plat pneumatique fermant à clef le dispositif, qui réduit effectivement le moment de préparation pour le changement de plat. La plaque d'acier adopte le matériel éteint d'acier allié de manganèse, qui a extrêmement une longue durée. Le dispositif pneumatique de suspension de plaque d'acier peut être facilement chargé et déchargé. La pression de découpage est ajustée par quatre points, qui peuvent être ajustés facilement en tournant la poignée. Avec 300 tonnes de pression, le carton, le papier ondulé ou le papier de conseil épais peuvent être facilement découpés avec des matrices.

Unité receving de papier Des ceintures importées sont utilisées pour le papier transportant, qui est fortement résistant à l'usure et a la friction élevée. Avec la roue pressante de papier et la roue de laine ci-dessus, il peut convenir à un grand choix de papiers et peut être exactement livré. Les mesures va-et-vient des deux côtés rendent l'exactitude de découpage plus précise. Le cadre d'alimentation-papier peut être augmenté et abaissé avec une clé, qui réduit le travail manuel et est simple et commode.

Dispositif électrique principal
