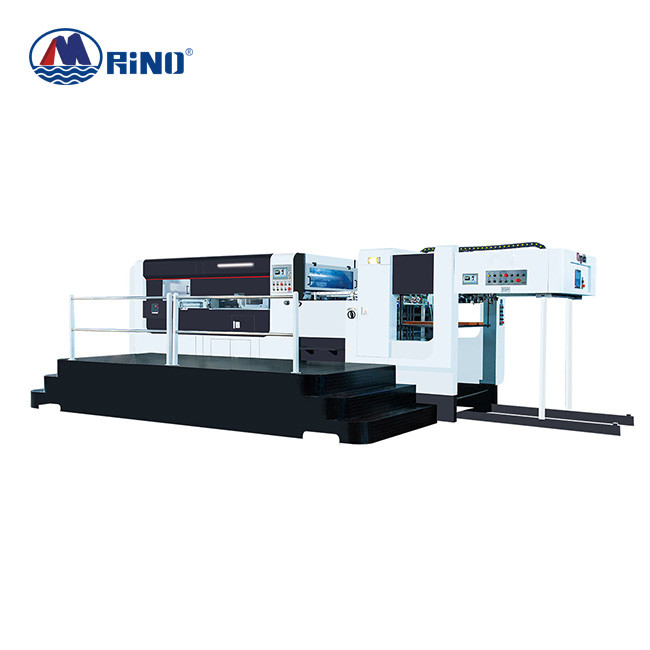

machine de découpage 21KW de boîte de carton de conducteur de 1300mm

Description de produit

machine de découpage de alimentation de boîte de carton de conducteur de 1300mm

Introduction de découpage de machine de boîte de carton

Cette machine est nouvellement conçue par notre société basée sur le recourbement et la déformation du papier, combinée avec les années de notre société de l'expérience de production dans les machines de découpage semi-automatiques et des machines de découpage complètement automatiques, et combinée avec les questions soulevées par un grand nombre de clients. Au loin approprié à plus de clients.

Le système DP adopte la transmission sans chaînes, il est facile utiliser qu'et plus humanitaire. Il est commode pour la conversion et l'ajustement manuels d'un-clé. l'intégration Main-automatique signifie qu'elle a deux méthodes d'alimentation-papier, manuel et automatique. Le modèle est développé selon les conditions du produit du client. Quand la qualité de papier est bonne, l'état automatique peut être adopté, et la vitesse est haute et facile à utiliser. Quand la qualité de papier est pauvre, le mode manuel est adopté, et la conversion entre les deux est flexible et rapide. La gamme du papier utilisable est large, qui peut mieux s'adapter à la diversité du produit du client et élargir la gamme d'utilisation de la machine. C'est un modèle largement applicable conçu selon les besoins réels des clients. La machine intégrée automatique de 1300 manuels produite par notre société jette la chaîne traditionnelle pour la pièce de transmission de la section de papier, et emploie un grand nombre de composants synchrones de ceinture et de vitesse à n'importe quel coût. Le mécanisme réglant avec précision peut ajuster l'heure d'arrivée de papier sans limitation.

Le mécanisme gauche et droit de mouvement de la table d'alimentation-papier est électriquement commandé, avec une grande distance d'ajustement. Il a la fonction du centrage automatique quand le papier est changé. La position manuelle et automatique de décalage est changée par une clé. Quand le papier est automatiquement pressé, le rouleau supérieur presse le papier, et le rouleau inférieur ne se déplace pas.

La machine court une alimentation-papier plus stable et plus sans heurt, découpant rapidement la vitesse avec des matrices ; le mouvement de échange manuel pour le rouleau inférieur de point, grande course, plus appropriée au papier incurvé, et équipé d'une règle d'arrêt, alimentation-papier manuelle est plus simple que la commodité ordinaire d'alimentation-papier d'arme semi-automatique. Commutez le contrôle électrique, le cylindre commutera automatiquement après que le commutateur soit tourné, sans ajustement manuel. Feida est actionné par un moteur servo indépendant pour dépister la période d'alimentation de papier du centre serveur, et installe deux moteurs pour commander le mouvement en avant et arrière, qui peut être manuellement ajusté. Il est automatiquement ajusté quand la main est automatiquement commutée, et quand elle est placée à automatique, le conducteur s'ajuste automatiquement sur la position et les baisses de papier maximum sur la taille préréglée. Le client règle avec précision la position de conducteur selon la taille du papier. En commutant au manuel, le conducteur se déplace à l'arrière, se lève à la position la plus élevée, et arrête l'action d'alimentation-papier, libérant vers le haut de beaucoup d'espace pour le personnel. Le processus de conversion entier doit seulement enlever manuellement le papier renversant le conseil, et tout le repos sont automatiquement commandés, économisant beaucoup de temps, main d'oeuvre, rendement élevé et niveau élevé d'automation.

Paramètre de machine de découpage

1. La taille d'alimentation-papier et de découpage est le plus grand 1300*1025 parmi le même modèle des machines dans le monde. Elle peut réaliser le découpage sans morsure de beaucoup de produits.
2. Le mécanisme de transmission adopte la transmission d'axe de non-chaîne et de transmission. À faible bruit.
3. Le superbe-grand mécanisme intermittent est 320 intermittents (d'autres usines sont 250 intermittents), la machine est plus stable, et la vitesse de machine peut atteindre 6500 feuilles/heure.
4. La chaîne principale de barre à pinces adopte la chaîne importée, qui est d'une manière pneumatique tendue, qui augmente la durée de vie de la chaîne de barre à pinces.
5. conversion d'Un-clé du mode manuel-automatique d'intégration, casseroles de conducteur à l'arrière, quittant complètement un endroit pour l'alimentation de manuel.
6. Le conducteur résistant avec 4 aspirations et 5 alimentations peut facilement alimenter le papier de tuile à moins de 8mm.
7. Grand choix d'application : carton et plissement à moins de 8mm.
8. Exactitude de découpage du carton +-0.1mm (la boîte coupée de médecine peut garantir l'exactitude)
9. Le système DP adopte la pleine commande servo, adaptative à la vitesse du centre serveur.
10. Ajustement illimité de papier en place.
11. La machine adopte un système complètement automatique d'approvisionnement en pétrole pour assurer la lubrification appropriée de la machine.
12. Le cadre de plaque d'acier est fait de plaque d'acier 65 #manganese, la dureté de extinction est HRC 55-60 degrés. La même dureté que la ligne de couteau, plus résistante à l'usure.

Unités principales

Unité de alimentation de conducteur Le conducteur peut arrêter l'action pendant l'alimentation de manuel, réduisant l'usage du conducteur. La taille de la tête de conducteur et l'ajustement de la taille du papier peuvent être ajustés avec un bouton, qui sauve le travail et l'effort, et sont commodes et qui économise. Quand le papier est trop déformé, vous pouvez manuel alimentation le papier. Le conducteur peut être ajusté sur l'extrémité avec une clé. Les panneaux de commande multiples te fournissent plus de commodité. La combinaison du cadre et du cylindre d'alimentation-papier peut facilement résoudre des problèmes. La bande de conveyeur importée de papier a la friction élevée, la résistance à l'usure élevée et la plus longue utilisation. Le système DP adopte un conducteur spécial avec l'alimentation quatre l'aspiration et cinq pour assurer le transport doux de divers papiers. La puissance est grande et le temps est précis. Mesure intégrée va-et-vient avancée, facile à s'ajuster. Avec l'ajustement précis, la petite distance peut être facilement manipulée sans arrêter la machine. Échange va-et-vient de mesure commodément et rapidement.

Unité de découpage La pression de découpage est ajustée par quatre points, qui peuvent être ajustés facilement en tournant la poignée. Avec 300 tonnes de pression, le carton, le papier ondulé et le papier de conseil épais peuvent être facilement découpés avec des matrices. Le contrôle automatique peu commun des plats lâches, du papier tombant, etc. réalise l'automation humanisée de l'opération mécanique. Type à bascule table de découpage plate à haute précision de manivelle de turbine. Table de travail supérieure de découpage plate à haute précision fixe. Le cadre de plat est fait de plaque d'acier épaisse de 65 manganèses de 5 millimètres, il n'est pas facile déformer la lame, et le découpage est plus stable.

Unité receving de papier La livraison de papier adopte le dispositif de papier-alignement à trois, et la brosse de papier-réception fait la papier-réception de plus ordonné et commode pour dégager le papier de rebut. La table de papier-réception et le dispositif de côté-alignement peuvent être ajustés facilement, s'appliquent pour le papier différent de tailles.

Dispositif électrique principal
