Description de produit

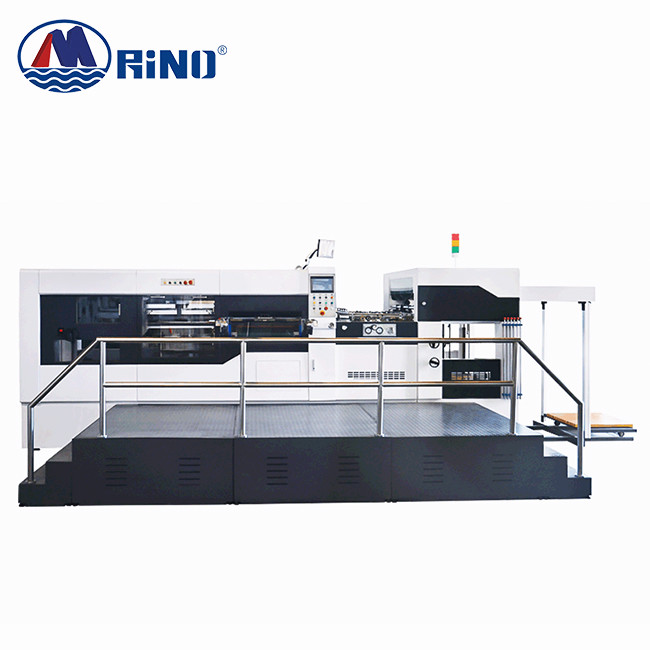

machine de découpage de boîte à plat à grande vitesse du carton 7500pcs/H de 1060mm

Introduction de découpage de machine de boîte de carton

Le mécanisme principal et auxiliaire d'alimentation-papier réalise l'alimentation-papier continue sans arrêter la machine.

l'interface homme-machine de Grand-écran, des points d'entrée et sortie de contrôle de programme de PLC et surveillance mobile de plate-forme du dépannage d'obstacles, rapide et précis, l'opération est très simple.

La chaîne à haute précision importée d'IVIS est linéaire appareillé après le pré-étirage pour assurer l'exactitude de chaque ensemble de chaînes de rangée de dent.

La rangée en aluminium de dent d'aviation de haute résistance est adoptée, et le papier passionnant est stable, qui empêche effectivement la rangée de dent de vibrer. L'avant et de retour le positionnement de la rangée de dent ajoute un dispositif réglable, et l'exactitude de positionnement de la rangée de dent peut être réglée avec précision et en raison compensé de l'erreur de la chaîne principale ou des pièces mécaniques.

Le convertisseur de fréquence de Bosch Rexroth est utilisé pour commander le moteur principal, règlement stepless de vitesse, opération, à faible bruit stables, et économie d'énergie.

Cette machine est équipée des capteurs et des dispositifs de sécurité pour assurer le fonctionnement normal de la machine et de la sécurité personnelle.

Paramètre de machine de découpage

Unités principales

Unité de alimentation de conducteur Le dispositif amélioré d'alimentation-papier rend l'ajustement de l'alimentation-papier plus facile et plus rapide. La tête d'alimentation-papier avec quatre aspirations et quatre alimentations avec 8 becs d'aspiration a la force forte d'aspiration et la fonction stable d'alimentation-papier. Le bec d'aspiration peut ajuster le volume de l'air d'angle et d'aspiration selon la déformation du papier pour réaliser la conversion douce entre le papier mince et le papier épais.

Unité de découpage La pression de découpage est ajustée par quatre points, qui peuvent être ajustés facilement en tournant la poignée. Avec 300 tonnes de pression, le carton, le papier ondulé et le papier de conseil épais peuvent être facilement découpés avec des matrices. Le contrôle automatique peu commun des plats lâches, du papier tombant, etc. réalise l'automation humanisée de l'opération mécanique. Type à bascule table de découpage plate à haute précision de manivelle de turbine. Table de travail supérieure de découpage plate à haute précision fixe. Le cadre de plat est fait de plaque d'acier épaisse de 65 manganèses de 5 millimètres, il n'est pas facile déformer la lame, et le découpage est plus stable.

Dispositif électrique principal
